Powierzchniowe prace budowlane
przygotowywanie podłoża pod kostkę brukową
budowa parkingów, chodników i ścieżek rowerowych
równanie terenu pod trawniki, boiska i korty tenisowe
System precyzyjnego równania podłoża
Leveller xTerra Professional
Zastosowanie systemu
Pomocnicze prace budowlane
utwardzanie placów
niwelacja i plantowanie placu budowy
prace drogowe
Zalety systemu
Czas pracy krótszy nawet o 80%
Wydajność do 4000 m² dziennie
Dokładność ± 2-3 mm
Mniejsze zużycie materiałów budowlanych
Łatwy montaż i demontaż na różnych maszynach
Możliwość pracy w nocy i przy ograniczonej widoczności
Mniejsza liczba osobogodzin do każdego zlecenia
Obsługa nawet przez niedoświadczonego operatora
Dostępne konfiguracje

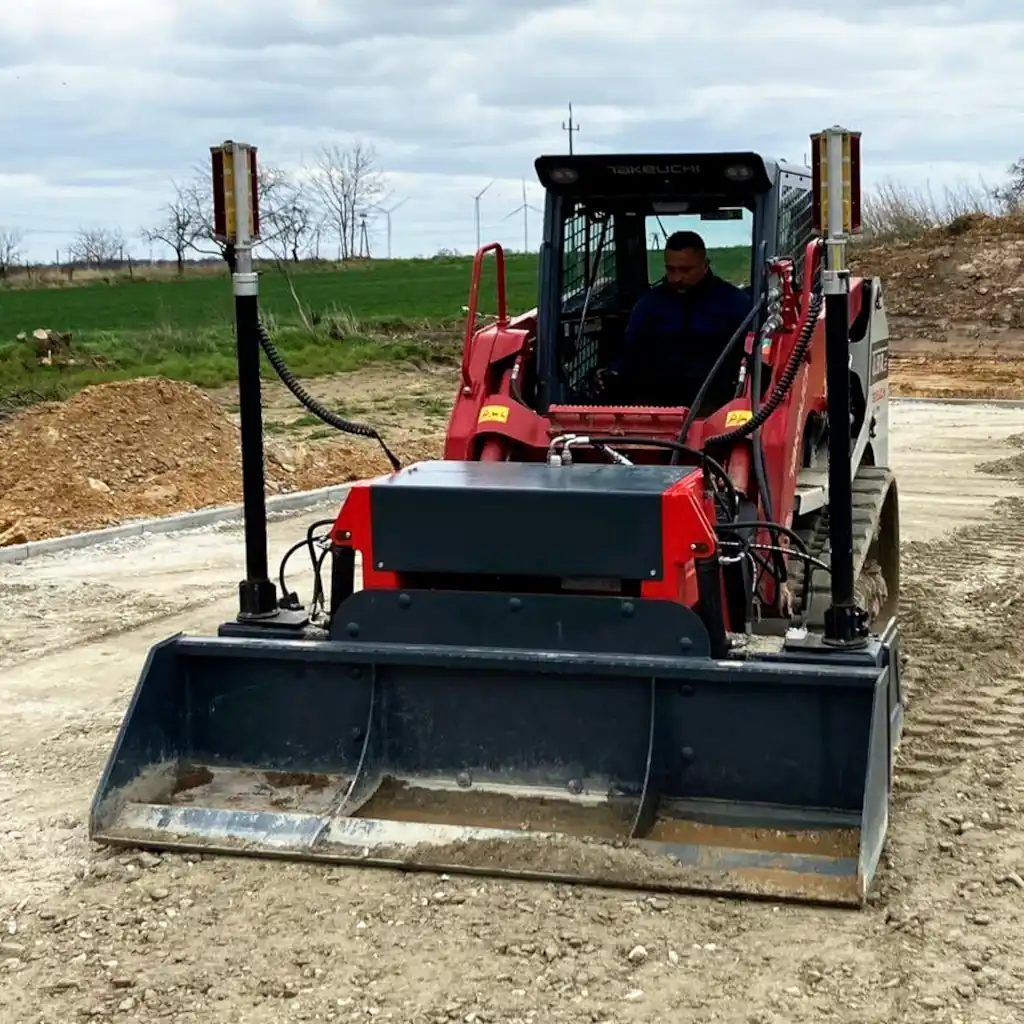

Elementy systemu 2D
łata niwelująca
odbiornik laserowy (2 szt.)
sterownik HETRONIC
niwelator laserowy
Elementy systemu 3D
łata niwelująca
lustro
panel kontrolny
moduły komunikacyjne
tachimetr
Elementy systemu
Niwelator laserowy
Niwelator wysyła wiązkę laserową, która następnie odbierana jest przez dwa odbiorniki zamontowane na łacie niwelującej. Na podstawie odczytów sterownik ustala pozycję urządzenia.
Zalecanym modelem do współpracy z łatami niwelującymi xTerra Professional jest niwelator laserowy marki Trimble model GL422N, dostarczany w komplecie z:
- Pilotem RC402N,
- Odbiornikiem CR700,
- Uchwytem C70,
- Uchwytem magnetycznym C71,
- Ładowarką do akumulatorów Ni-MH.
Odbiornik laserowy + sterownik
Sterownik HETRONIC ustala pozycję łaty niwelującej na podstawie odczytów danych o aktualnej pozycji maszyny odebranych z dwóch czujników laserowych zamontowanych na urządzeniu.
Zalecanym modelem do współpracy z łatami niwelującymi xTerra Professional jest odbiornik laserowy Trimble LR410:
- Pole detekcji: 360°,
- Liniowe wykrywanie pozycji z dokładnością do 1,5 mm,
- Wodoodporna obudowa,
- Sygnalizacyjne diody LED widoczne także w pełnym słońcu,
- Interfejs CAN (SAE J1939).

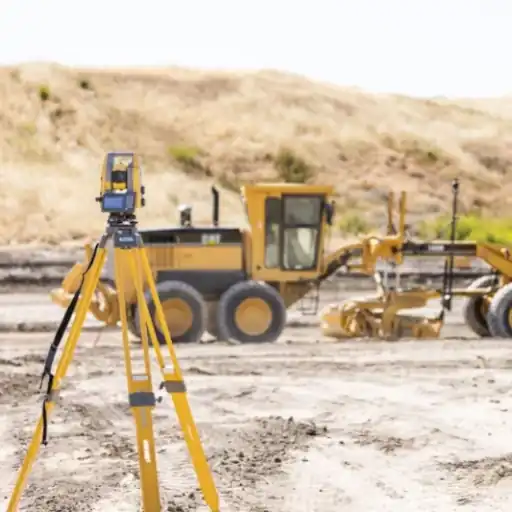

Tachimetr
Tachimetr śledzi lustro zamontowane na maszcie łaty niwelującej i w czasie rzeczywistym ustala pozycję maszyny w trzech osiach: X, Y i Z. Dostarczany razem z tabletem.
Tachimetr robotyczny SPS930 to najwyższej klasy tachimetr UTS (Universal Total Station) o największej dostępnej na rynku dokładności 1”. Silny i precyzyjny laser (zasięg bezlustrowy do 800 metrów) pozwala na prowadzenie maszyny z zadaną dokładnością nawet do 400 metrów. Szybkie serwomotory pozwalają na wyznaczenie pozycji nawet 20 razy na sekundę.
Tablet T7 to wytrzymały, geodezyjny komputer polowy, który wraz z oprogramowaniem SiteWorks pozwala na komfortowe sterowanie tachimetrem. Dzięki komunikacji radiowej można go wykorzystać go przy klasycznych pomiarach oraz obliczaniu mas ziemnych bezpośrednio na budowie. Tablet posiada wbudowany modem GSM.
Lustro aktywne
Aktywne lustro 360° model MT900 zapewnia nieprzerwane i dokładne ustalanie lokalizacji maszyny względem bazy referencyjnej (tachimetru).
Unikalna technologia Active Track, składająca się z pierścienia LED oraz folii odblaskowej, umożliwia jednoczesne i niezależne śledzenie nawet 8 luster umieszczonych na maszynach pracujących w niewielkiej odległości od siebie.
Rozwiązanie to umożliwia równoległe prowadzenie kilku zautomatyzowanych prac na zamkniętym terenie budowy bez ryzyka pomyłek w pomiarach.
Funkcja ustalenia kanału radiowego oraz kanału ID lustra uniemożliwia w 100% śledzenia przez tachimetr innej maszyny lub lustra geodezyjnego (częsta przypadłość na dużej budowie).
Panel kontrolny
Panel kontrolny CB460 w czasie rzeczywistym odbiera dane dotyczące aktualnego położenia maszyny i wysokości lemiesza (z tachimetru) oraz pochylenia łaty niwelującej (z czujnika pochylenia poprzecznego).
Pobrane dane są na bieżąco porównywane z wgranym modelem 3D docelowego ukształtowania terenu. Wyniki obliczeń są następnie przetwarzane na sygnały sterujące układem hydraulicznym, który ustawia wysokość i pochylenie łaty do pożądanych wartości.
Panel kontrolny wyposażony jest w wyświetlacz pokazujący aktualną pozycję maszyny względem wgranego modelu terenu. Wyświetlacz posiada intuicyjny interfejs oraz prosty system komunikatów, które są zrozumiałe nawet dla niedoświadczonego operatora.
Moduły komunikacyjne
Moduły zapewniające komunikację w czasie rzeczywistym pomiędzy nadajnikami (tachimetrem), a odbiornikami (lustrami i komputerem pokładowym): radio FRU SNR2434 odbiornik WiFi EM120.
Parametry systemu
Część robocza łaty niwelującej serii xTerra Professional pracuje w każdej osi – niezależnie od wychylenia maszyny podczas jazdy po nierównym terenie.
Podstawowe parametry urządzenia:
| Szerokość robocza | 180 – 256 cm |
| Szerokość z otwartymi klapami | 260 – 345 cm |
| Wysokość ostrza | 50 cm |
| Masa | 800 – 1080 kg |
error
Istnieje możliwość dostosowania wymiarów łaty oraz jej kolorystyki do indywidualnych potrzeb zamawiającego.
Dostępne modele
| Model | Szerokość robocza | Szerokość robocza z otwartymi klapami | Wysokość ostrza | Masa |
|---|---|---|---|---|
| xTerra 1800 | 180 cm | 260 cm | 50 cm | 800 kg |
| xTerra 2000 | 200 cm | 260 cm | 860 kg | |
| xTerra 2200 | 220 cm | 300 cm | 920 kg | |
| xTerra 2450 | 245 cm | 325 cm | 1020 kg | |
| xTerra 2650 | 265 cm | 345 cm | 1080 kg |
Sprzedaż i wynajem
Oferujemy zarówno sprzedaż, jak i wynajem całych systemów oraz pojedynczych komponentów (np. tylko elektroniki).
Wybór optymalnego sposobu na użytkowanie naszych systemów równania podłoża zależy głównie od profilu działalności.
Sprzedaż
Dla kogo: firmy specjalizujące się w powierzchniowych pracach ziemnych
Zalety: fabrycznie nowy sprzęt wyłącznie na własny użytek
Wady: konieczność inwestycji początkowej
Wynajem
Dla kogo: firmy wykonujące powierzchniowe prace ziemne sporadycznie
Zalety: niska stała miesięczna rata wynajmu
Wady: konieczność dokładniejszego planowania harmonogramu prac
